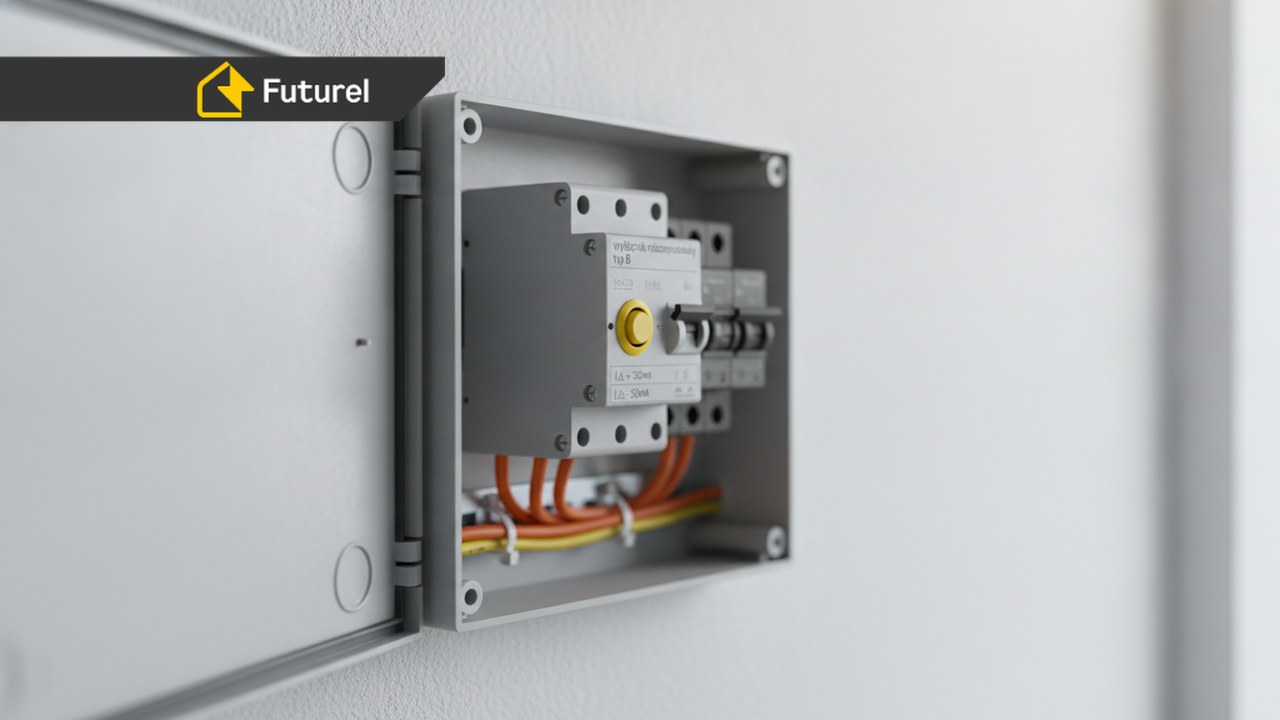

Wyłącznik różnicowoprądowy typ B do wallboxa: kiedy jest obowiązkowy?

Każdy właściciel samochodu elektrycznego staje prędzej czy później przed tym pytaniem: jaki wyłącznik różnicowoprądowy zamontować przy wallboxie? W elektrotechnice odpowiedź jest jednoznaczna, jednak w praktyce trafiamy na wiele instalacji z błędnie dobranym typem urządzenia. Tańszy wyłącznik typ A jest kuszącą opcją, zwłaszcza gdy różnica cenowa sięga kilkuset złotych.

W Futurel realizujemy instalacje wallboxów w Krakowie i okolicach od kilku lat. Wielokrotnie napotykaliśmy instalacje odebrane przez poprzednich wykonawców, w których zastosowano typ A zamiast typ B. Ten artykuł wyjaśnia, dlaczego to problem, co dokładnie mówi norma i jak dobrać właściwe parametry urządzenia do konkretnej ładowarki.

Czym jest wyłącznik różnicowoprądowy typ B?

Wyłącznik różnicowoprądowy typ B to urządzenie ochronne zdolne do wykrywania prądów różnicowych przemiennych sinusoidalnych, pulsujących oraz gładkich prądów stałych DC. To właśnie ta ostatnia cecha odróżnia go od popularnego typu A, który przy gładkim prądzie stałym po prostu nie zadziała i nie ochroni użytkownika.

Każdy wyłącznik różnicowoprądowy mierzy różnicę między natężeniem prądu w przewodzie fazowym a natężeniem w przewodzie neutralnym. Jeśli różnica przekroczy wartość znamionową (najczęściej 30 mA), wyłącznik otwiera obwód w czasie poniżej 30 milisekund. To wystarczy, żeby uchronić człowieka przed skutkami porażenia, pod warunkiem że urządzenie wykryje dany typ prądu różnicowego.

Norma IEC 60755-1:2008 definiuje kilka typów wyłączników różnicowoprądowych. W kontekście instalacji wallboxów istotne są trzy z nich:

• Typ AC wykrywa wyłącznie prądy przemienne sinusoidalne. W instalacjach wallboxów nie ma żadnego zastosowania jako ochrona przeciwporażeniowa.
• Typ A wykrywa prądy przemienne sinusoidalne i pulsujące prądy stałe (np. z prostowników z diodami). To standard w większości domowych instalacji zasilających gniazdka, oświetlenie i sprzęt AGD.
• Typ F to rozszerzenie typu A o ochronę przy wysokich częstotliwościach, stosowane przy falownikach i silnikach. W Polsce stosowany rzadziej przy wallboxach.
• Typ B obejmuje pełny zakres: prądy zmienne, pulsujące DC i gładkie prądy stałe. Wymaga bardziej zaawansowanej elektroniki pomiarowej, stąd wyraźnie wyższa cena.

Wbrew częstej opinii, to nie jest kwestia „lepszy vs. gorszy” wyłącznik. Typ A i typ B mają po prostu różny zakres ochrony. Do domowego gniazdka typ A w zupełności wystarczy. Do wallboxa, już nie.

Jak wyłącznik różnicowoprądowy typ B wykrywa prądy stałe?

Wyłącznik różnicowoprądowy typ B używa dwóch niezależnych torów pomiarowych. Pierwszy to klasyczny transformator pierścieniowy, który działa przy prądach zmiennych i pulsujących. Drugi to układ elektroniczny oparty na czujnikach Halla lub rezystancyjnych sensorach prądu, reagujący na gładkie prądy stałe.

Ta budowa ma praktyczne znaczenie bezpieczeństwa. Gdy przez transformator pierścieniowy w wyłączniku typu A przepłynie nawet kilka miliamperów gładkiego prądu stałego, rdzeń transformatora ulega nasyceniu magnetycznemu. W efekcie wyłącznik traci zdolność wykrywania prądów przemiennych i staje się funkcjonalnie nieaktywny, choć nadal nie zadziałał i wygląda na sprawny. Już 6 mA prądu stałego wystarczy, żeby całkowicie zablokować standardowy wyłącznik typu A (IEC 60755-1:2008, pkt 9.9). Taka sytuacja może pojawić się właśnie przy uszkodzeniu układu sterowania w elektronice wallboxa.

Wyłącznik typ B nie ma tego problemu. Oba tory pomiarowe działają niezależnie od siebie. Nawet gdy przez obwód płynie prąd stały, układ monitorowania prądu zmiennego nadal pracuje i reaguje na każde zagrożenie. To jedyne urządzenie, które daje pełną ochronę przy wszystkich typach usterek, jakie mogą pojawić się w instalacji z wallboxem.

Kiedy wyłącznik różnicowoprądowy typ B jest wymagany normą?

Norma PN-HD 60364-7-722:2018, polska adaptacja normy IEC 60364-7-722 dla instalacji zasilania pojazdów elektrycznych, jednoznacznie określa wymagania dotyczące wyłącznika różnicowoprądowego. Sekcja 722.531 wymaga zastosowania wyłącznika co najmniej typu B przy każdym punkcie ładowania EV, jeżeli sama ładowarka nie jest wyposażona w certyfikowaną ochronę przed prądami stałymi.

Wymóg ten obowiązuje niezależnie od:

• mocy wallboxa (3,7 kW, 7,4 kW, 11 kW czy 22 kW),
• wieku budynku i stanu istniejącej instalacji elektrycznej,
• rodzaju samochodu elektrycznego lub hybrydy plug-in,
• lokalizacji stacji ładowania: garaż podziemny, budynek wielorodzinny, dom jednorodzinny, parking.

Normatywny wymóg ma bezpośrednie konsekwencje przy odbiorach technicznych instalacji elektrycznej. Inspektorzy budowlani i osoby wystawiające protokoły pomiarów weryfikują typ zastosowanego wyłącznika różnicowoprądowego. Przy instalacji w nowym budynku lub przy rozbudowie istniejącej instalacji wyłącznie do celów ładowania EV, użycie wyłącznika typ A bez udokumentowanego wyjątku dotyczącego wbudowanej ochrony DC w wallboxie może skutkować odmową wystawienia protokołu odbioru.

Niezgodność z normą ma też wymiar ubezpieczeniowy. Przy szkodzie spowodowanej usterką elektryczną instalacji wallboxa firma ubezpieczeniowa może sprawdzić, czy instalacja była wykonana zgodnie z obowiązującymi przepisami. Brak zgodności bywa podstawą do odmowy wypłaty odszkodowania, nawet gdy szkoda pozornie nie jest bezpośrednio powiązana z typem wyłącznika.

Sprawdzając lub zlecając obowiązkowy przegląd instalacji elektrycznej co 5 lat, warto upewnić się, że elektryk weryfikuje typ wyłącznika przy wallboxie oraz dokumentację dotyczącą zastosowanego zabezpieczenia.

Typ A kontra typ B: tabela i zakres wykrywalnych usterek

Różnica między typem A a typem B sprowadza się do zakresu prądów różnicowych, które urządzenie potrafi wykryć. Typ A wystarczy przy większości domowych obwodów zasilających oświetlenie, gniazdka czy sprzęt AGD. Przy wallboxie ta ochrona jest niekompletna, bo urządzenia z elektroniką sterującą mogą generować gładkie prądy stałe przy awarii układu EVSE (Electric Vehicle Supply Equipment).

W odróżnieniu od powszechnej opinii, ryzyko wytworzenia gładkiego prądu DC przez wallbox nie jest czysto teoretyczne. Elektronika sterująca ładowarką (moduł EVSE, kontroler ładowania) może ulec uszkodzeniu w wyniku przepięć, wilgoci lub zużycia w trudnych warunkach garażowych. W takiej sytuacji pojawia się różnicowy prąd stały, który wyłącznik typ A zignoruje i nie przetnie obwodu.

Czy wallbox z wbudowaną ochroną DC zwalnia z wymogu stosowania typ B?

Tak, norma PN-HD 60364-7-722 dopuszcza zastosowanie wyłącznika typu A lub F zamiast typ B, ale wyłącznie wtedy, gdy wallbox ma certyfikowaną, fabrycznie wbudowaną ochronę przed prądami DC. W dokumentacji technicznej pojawia się wówczas termin DC Residual Current Monitoring (DC-RCM) lub DC fault protection. Producent musi wyraźnie deklarować tę funkcję w instrukcji montażu, wraz z informacją o zgodności z normą IEC 62955:2019.

IEC 62955:2019 to norma precyzująca wymagania dla wbudowanych układów monitorowania prądu stałego w ładowarkach EV. Gdy taka ochrona jest zintegrowana z wallboxem, samo urządzenie monitoruje prąd różnicowy DC i w razie przekroczenia progu 6 mA odcina ładowanie, zanim prąd dotrze do instalacji budynku. W efekcie zagrożenie jest neutralizowane przez ładowarkę, nie przez zewnętrzny wyłącznik.

Jak sprawdzić, czy konkretny wallbox ma tę funkcję:

• Przejrzyj kartę techniczną lub instrukcję instalatora dla danego modelu. Szukaj fraz „DC fault protection”, „DC-RCM” lub „6 mA DC protection”.
• Jeśli producent wprost wskazuje „możliwość zastosowania RCD typ A”, to potwierdzenie, że wbudowana ochrona DC jest obecna.
• Sprawdź certyfikaty urządzenia: powinien pojawić się numer normy IEC 62955 lub odpowiednika.
• Przy braku jednoznacznej informacji w dokumentacji: stosuj wyłącznik typ B. Nie wolno zakładać istnienia tej funkcji bez pisemnego potwierdzenia producenta.

W Polsce coraz więcej modeli wallboxów dostępnych w 2025 i 2026 roku posiada wbudowaną ochronę DC. Jednak nie jest to standard dla całego rynku. Co ważne, dokumentacja potwierdzająca tę funkcję musi być dostępna na miejscu instalacji w postaci karty technicznej lub wydruku z instrukcji. Bez niej inspektor lub elektryk przeprowadzający pomiary nie ma podstaw do odstąpienia od wymogu typ B.

Jak dobrać wyłącznik różnicowoprądowy typ B: prąd, czułość i bieguny

Prawidłowy dobór wyłącznika różnicowoprądowego typ B opiera się na trzech parametrach: prąd znamionowy, czułość (prąd wyzwalający) oraz liczba biegunów. Błąd w którymkolwiek z nich oznacza albo brak skutecznej ochrony, albo nieuzasadnione wyłączenia podczas ładowania.

Prąd znamionowy wyłącznika musi być co najmniej równy prądowi zabezpieczenia nadprądowego (bezpiecznika lub wyłącznika automatycznego) na danym obwodzie. Przy wallboxie 7,4 kW zasilanym z obwodu 32 A stosuje się wyłącznik RCD o prądzie znamionowym minimum 40 A. Przy wallboxie 3,7 kW z obwodu 16 A wystarczy wyłącznik 25 A. Nie montuje się wyłącznika RCD o niższym prądzie niż zabezpieczenie nadprądowe na tym samym obwodzie.

Czułość przy ochronie przeciwporażeniowej: zawsze 30 mA. Wartość 100 mA lub 300 mA stosuje się jako ochronę pożarową (selektywna ochrona uzupełniająca), ale nie jako ochronę człowieka. Wyłącznik o czułości 100 mA nie zadziała przy prądzie, który jest już śmiertelnie niebezpieczny: 80-100 mA przepływające przez ciało ludzkie wywołuje migotanie komór serca.

Liczba biegunów zależy od konfiguracji fazowej obwodu:

• Wallbox jednofazowy (3,7 kW lub 7,4 kW): wyłącznik 2P (L+N).
• Wallbox trójfazowy (11 kW lub 22 kW): wyłącznik 4P (L1+L2+L3+N).

Wariant selektywny z opóźnionym zadziałaniem (oznaczony literą „S” w nazwie katalogowej) jest dopuszczalny wyłącznie jako nadrzędne zabezpieczenie w układzie kaskadowym, gdy przed nim jest zamontowany wyłącznik typ B bez opóźnienia. Przy prostej instalacji z jednym wallboxem w domu jednorodzinnym nie ma potrzeby stosowania wariantu selektywnego. Skomplikowane układy wielopunktowe lub instalacje w budynkach wielorodzinnych wymagają schematu elektrycznego i konsultacji z projektantem.

Producenci stosujący wyłączniki typ B w Polsce to m.in. Siemens (seria 5SV), ABB (seria F2xx B), Eaton, Schneider Electric i Hager. Jakość elektryczna wszystkich wymienionych marek jest porównywalna. Przy wyborze kieruj się dostępnością serwisu i ceną zgodną z parametrami.

Koszt wyłącznika różnicowoprądowego typ B i wycena instalacji w Krakowie

Wyłącznik różnicowoprądowy typ B kosztuje w Polsce zazwyczaj od ok. 250 PLN za model 2P 25A 30 mA do ponad 700 PLN za model 4P 40A 30 mA znanych marek jak Siemens lub ABB. Różnica w stosunku do wyłącznika typ A (40-100 PLN) jest wyraźna, ale należy ją traktować jako część kosztów bezpiecznej instalacji wallboxa, nie jako opcję do pominięcia.

Całkowite koszty zabezpieczenia przy wallboxie w Krakowie zależą od kilku czynników:

• Model wyłącznika typ B: 250-750 PLN w zależności od parametrów i producenta.
• Robocizna elektryka: 150-350 PLN za montaż wyłącznika, podłączenie i wykonanie testu.
• Rozbudowa tablicy: Jeśli tablica rozdzielcza nie ma wolnego miejsca na nowy wyłącznik, konieczna jest rozbudowa lub wymiana rozdzielnicy: dodatkowe 300-800 PLN.
• Nowy obwód do wallboxa: Przy prowadzeniu dedykowanego przewodu (np. kabel YDY 3×6 mm² dla obwodu 32 A) koszt zależy od długości trasy i trudności prowadzenia: zazwyczaj 20-45 PLN za metr z montażem.

Łączny koszt samego zabezpieczenia (wyłącznik typ B + robocizna) przy typowym wallboxie jednofazowym 7,4 kW wynosi zazwyczaj 400-800 PLN brutto. To część ogólnego kosztu montażu ładowarki, który warto zestawić z dostępnym wsparciem finansowym. Aktualne programy dofinansowania dla właścicieli domów jednorodzinnych i firm opisujemy szczegółowo w artykule o dofinansowaniu do wallboxa w 2026 roku.

Najczęstsze błędy przy wyborze zabezpieczeń do wallboxa

W praktyce instalatorskiej w Krakowie spotykamy kilka powtarzających się błędów przy doborze wyłączników różnicowoprądowych. Każdy z nich ma konkretne konsekwencje dla bezpieczeństwa lub zgodności z normą.

Błąd 1: Zastosowanie wyłącznika typ A zamiast typ B. To najczęstszy problem. Instalatorzy rzadziej pracujący przy ładowarkach EV sięgają po standard domowej instalacji. Różnica cenowa jest kuszącą „oszczędnością”, która może skończyć się odmową odbioru technicznego lub niewidocznym zagrożeniem porażeniowym.

Błąd 2: Zaniżony prąd znamionowy wyłącznika. Wyłącznik 25 A przy wallboxie 7,4 kW zasilanym z obwodu 32 A to instalacja narażona na fałszywe wyzwolenia pod obciążeniem. Wyłącznik RCD musi mieć prąd znamionowy wyższy lub równy prądowi zabezpieczenia nadprądowego na tym obwodzie.

Błąd 3: Wyłącznik 100 mA zamiast 30 mA. Wartość 100 mA nie zapewnia ochrony przeciwporażeniowej człowieka. Takie urządzenie nie zadziała przy prądzie rażenia, który może być już śmiertelny. Przy instalacji wallboxa wymagane jest 30 mA.

Błąd 4: Brak osobnego obwodu dla wallboxa. Wallbox podłączony do wspólnego obwodu z gniazdkami lub innymi odbiornikami może powodować niepotrzebne wyłączenia przy prądach szczytowych i utrudnia prawidłowe dobranie zabezpieczeń. Każdy wallbox powinien mieć dedykowany obwód z własnymi bezpiecznikami i wyłącznikiem różnicowoprądowym.

Montaż wyłącznika różnicowoprądowego typ B krok po kroku

Montaż wyłącznika różnicowoprądowego typ B wymaga uprawnień elektrycznych (kwalifikacje SEP w grupie G1). Poniżej opisujemy przebieg prawidłowego montażu, żebyś wiedział, czego oczekiwać od wykonawcy i co sprawdzić po zakończeniu prac.

Krok 1: Audyt tablicy rozdzielczej. Przed zakupem wyłącznika elektryk sprawdza, czy w tablicy jest wolne miejsce i jaki rozstaw szyny DIN (17,5 mm lub 18 mm) jest zastosowany. Wyłącznik typ B 2P zajmuje zazwyczaj 2 moduły, wersja 4P zajmuje 4 moduły.

Krok 2: Wyłączenie zasilania i montaż. Montaż odbywa się przy odłączonym zasilaniu głównym od strony dostawcy energii. Wyłącznik typ B montuje się na szynie DIN, podłączając zaciski wejściowe (od strony zasilania) i wyjściowe (do obwodu wallboxa). Kolejność zacisków jest oznaczona na urządzeniu i musi być bezwzględnie przestrzegana.

Krok 3: Weryfikacja przekroju przewodu. Przewód między tablicą a wallboxem musi mieć przekrój dostosowany do prądu obwodu i temperatury otoczenia. Przy obwodzie 32 A standardem jest kabel miedziany o przekroju 6 mm² (np. YDY 3×6). Przy 16 A wystarczy 2,5 mm². Zbyt cienki przewód to ryzyko przegrzewania się izolacji i pożaru.

Krok 4: Oznaczenie obwodu. Po montażu elektryk opisuje bezpiecznik i wyłącznik („Wallbox EV”) i odnotowuje datę wykonania prac. Dokumentacja ułatwia przyszłe przeglądy i jest wymagana przy certyfikacji instalacji oraz przy rozpatrywaniu roszczeń ubezpieczeniowych.

Krok 5: Test wyłącznika. Po uruchomieniu instalacji elektryk naciska przycisk testowy oznaczony literą „T” lub „Test” na obudowie wyłącznika. Wyłącznik musi zadziałać: odciąć obwód. Następnie wyłącznik jest ponownie załączany. Ten sam test właściciel powinien powtarzać samodzielnie co trzy do sześciu miesięcy.

Krok 6: Pomiary i protokół. Elektryk wykonuje pomiary rezystancji izolacji i ciągłości przewodów ochronnych, a wyniki wpisuje do protokołu odbioru instalacji. Protokół powinien zawierać informację o typie i parametrach wyłącznika różnicowoprądowego oraz modelu zamontowanego wallboxa.

Pełny opis całego procesu instalacji ładowarki EV, od projektu przez montaż po odbiór techniczny, znajdziesz w poradniku Futurel o prawidłowym montażu wallboxa w domu.

Najczęściej zadawane pytania

Czy każdy wallbox wymaga wyłącznika różnicowoprądowego typ B?

Norma PN-HD 60364-7-722:2018 wymaga wyłącznika typ B lub równorzędnej ochrony przy każdym punkcie ładowania EV. Wyjątek stanowią wallboxy z fabrycznie wbudowaną i certyfikowaną ochroną DC (DC-RCM zgodną z IEC 62955). Gdy producent ładowarki wyraźnie wskazuje w dokumentacji wbudowane monitorowanie prądu stałego, dopuszczalne jest zastosowanie wyłącznika typ A lub F.

Ile kosztuje wyłącznik różnicowoprądowy typ B?

Model 2P 40A 30 mA dla wallboxa jednofazowego 7,4 kW kosztuje zazwyczaj 250-450 PLN. Wersja 4P 40A 30 mA dla wallboxa trójfazowego to ok. 450-750 PLN (producenci: Siemens, ABB, Eaton). Do tego dochodzi robocizna elektryka: 150-350 PLN. Dla porównania wyłącznik typ A tej samej specyfikacji kosztuje 40-100 PLN, lecz nie spełnia wymagań normy bez wbudowanej ochrony DC w wallboxie.

Czy mogę zamontować wyłącznik typ B samodzielnie?

Nie. Prace przy tablicy rozdzielczej wymagają kwalifikacji elektrycznych SEP w grupie G1, zgodnie z rozporządzeniem Ministra Gospodarki z 2003 r. Montaż przez osobę bez uprawnień jest niezgodny z prawem i może skutkować unieważnieniem ubezpieczenia przy szkodzie elektrycznej. Zlecaj te prace certyfikowanemu elektrykowi, który po zakończeniu wystawi protokół z pomiarami.

Jak sprawdzić, czy mój wallbox ma wbudowaną ochronę DC?

Przejrzyj instrukcję instalatora lub kartę techniczną swojego modelu. Szukaj fraz: „DC fault protection”, „DC-RCM”, „residual current monitoring” lub „6 mA DC protection”. Jeśli producent wskazuje, że urządzenie „dopuszcza zastosowanie wyłącznika typ A”, oznacza to, że wbudowana ochrona DC jest obecna. Przy braku jednoznacznej informacji skontaktuj się z importerem ładowarki i poproś o potwierdzenie na piśmie.

Jak często testować wyłącznik różnicowoprądowy przy wallboxie?

Przycisk testowy „T” należy naciskać co trzy miesiące przy instalacjach użytkowanych przez cały rok. Prawidłowe zadziałanie to natychmiastowe odcięcie obwodu po naciśnięciu. Brak reakcji wyłącznika jest sygnałem do natychmiastowej wymiany urządzenia przez certyfikowanego elektryka: wyłącznik, który nie reaguje na test, nie zadziała też w razie prawdziwego zagrożenia.

Podsumowanie

Wyłącznik różnicowoprądowy typ B to normatywny wymóg przy instalacji wallboxa, a nie wybór do negocjacji z instalatorem. Gładkie prądy stałe, które mogą pojawić się przy awarii elektroniki ładowarki, są niewidzialne dla popularnego typ A. Różnica cenowa między obu typami (kilkaset złotych) nie jest uzasadnieniem dla pomijania pełnej ochrony przeciwporażeniowej.

Przed montażem sprawdź dokumentację swojej ładowarki: jeśli producent nie potwierdza wbudowanej ochrony DC zgodnej z IEC 62955, wymagany jest wyłącznik typ B. Prace instalacyjne zlecaj elektrykom z uprawnieniami SEP G1, którzy po zakończeniu robót wystawią protokół z pomiarami.
