Montaż wallboxa krok po kroku — jak przebiega instalacja ładowarki w domu?

Co obejmuje montaż wallboxa i dlaczego to zadanie dla uprawnionego elektryka?

Montaż wallboxa to usługa elektryczna objęta normą PN-EN 61851-1:2019, która klasyfikuje ładowarki do pojazdów elektrycznych jako urządzenia trybu 3. Oznacza to obowiązek wykonania instalacji wyłącznie przez elektryka z uprawnieniami SEP do 1 kV. Samodzielny montaż jest niezgodny z przepisami Prawa Budowlanego i unieważnia zarówno gwarancję producenta urządzenia, jak i ubezpieczenie nieruchomości w przypadku szkody.

W praktyce montaż wallboxa obejmuje cztery powiązane etapy. Elektryk najpierw ocenia stan domowej sieci elektrycznej i rozdzielni, następnie doprowadza dedykowany obwód z odpowiednimi zabezpieczeniami, montuje i podłącza urządzenie, a na zakończenie uruchamia je i sporządza protokół z pomiaru izolacji. Każdy z tych kroków wymaga specjalistycznej wiedzy i narzędzi pomiarowych.

Warto zaznaczyć, że nie każdy dom jest od razu gotowy na montaż wallboxa. Starsze budynki często wymagają modernizacji rozdzielnicy lub rozbudowy przyłącza, co wydłuża czas prac i podnosi koszty. Dlatego zawsze zaczynamy od audytu instalacji, zanim cokolwiek zostanie zakupione.

Wymagania wstępne: co musi mieć Twoja instalacja elektryczna przed montażem ładowarki?

Przed właściwym montażem elektryk sprawdza kilka kluczowych parametrów istniejącej instalacji. Od wyników tej oceny zależy, czy prace można rozpocząć od razu, czy konieczna jest wcześniejsza modernizacja. Najczęstszym problemem w starszych budynkach jest brak wolnych bezpieczników w rozdzielnicy lub niewystarczająca moc przyłącza do obsługi ładowarki.

Moc przyłącza i wymagania kablowe dla wallboxa

Minimalne wymagania techniczne różnią się istotnie w zależności od mocy wybranej ładowarki:

• Wallbox 7,4 kW (jednofazowy): przyłącze 230 V, zabezpieczenie nadprądowe 32 A, przewód 3×6 mm² lub 3×10 mm²
• Wallbox 11 kW (trójfazowy): przyłącze 400 V, zabezpieczenie 3×16 A, przewód 5×2,5 mm² lub 5×4 mm²
• Wallbox 22 kW (trójfazowy): przyłącze 400 V, zabezpieczenie 3×32 A, przewód 5×6 mm²

Niezależnie od mocy ładowarki obwód musi być wyposażony w wyłącznik różnicowoprądowy (RCD) typu A lub B oraz oddzielne zabezpieczenie nadprądowe. Typ A dotyczy ładowarek do 7,4 kW, typ B jest wymagany przy wyższych mocach i ładowaniu 3-fazowym. Jeśli masz wątpliwości, czy Twoje przyłącze elektryczne w domu spełnia te wymagania, elektryk dokładnie to zmierzy na etapie audytu.

Krok 1: Ocena instalacji elektrycznej i dobór lokalizacji wallboxa

Pierwszy etap montażu zaczyna się od szczegółowej oceny istniejącej instalacji. Elektryk sprawdza pojemność i stan rozdzielnicy, mierzy napięcie i parametry przyłącza, a następnie wyznacza optymalną trasę kablową od skrzynki do miejsca planowanego montażu ładowarki. To właśnie na tym etapie okazuje się, jaka moc wallboxa jest możliwa do podłączenia bez dodatkowej ingerencji w infrastrukturę.

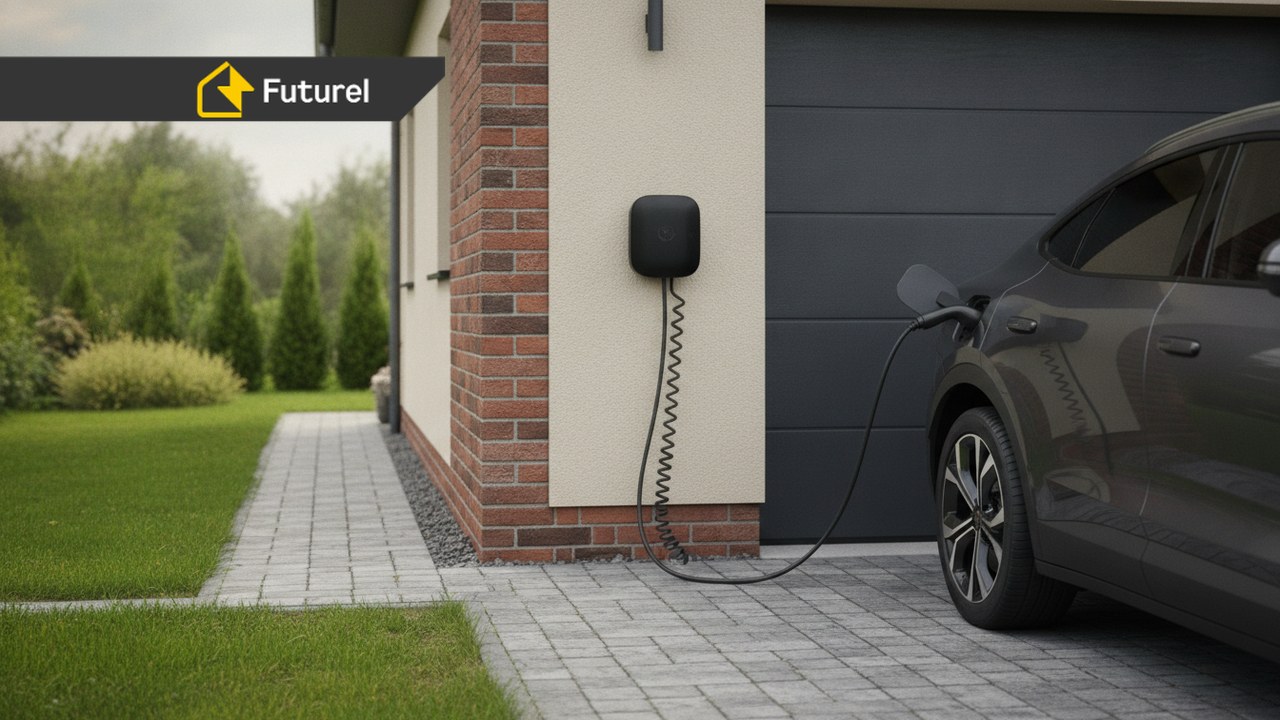

Równie ważna jest decyzja o lokalizacji urządzenia. Wallbox montuje się zazwyczaj w garażu lub na ścianie budynku przy wjeździe, w odległości nieprzekraczającej 7,5 metra od miejsca parkowania, co wynika z standardowej długości kabla ładowania Type 2. Przy montażu zewnętrznym urządzenie musi mieć stopień ochrony co najmniej IP54. Przy montażu wewnętrznym wystarczy IP44.

Jeśli na tym etapie okaże się, że rozdzielnica wymaga wymiany lub rozbudowy o nową sekcję, czas i koszt prac wzrosną. Dlatego przed zakupem wallboxa warto zapoznać się z wymaganiami dotyczącymi instalacji elektrycznej w domu i ocenić stan swojej sieci.

Krok 2: Doprowadzenie dedykowanego obwodu elektrycznego

Doprowadzenie osobnego obwodu to zazwyczaj najdłuższy i najkosztowniejszy etap montażu. Elektryk układa kabel odpowiedniego przekroju od rozdzielnicy do miejsca montażu wallboxa. Trasa może biec po elewacji budynku w rurkach ochronnych, przez piwnicę, po suficie garażu lub w bruzdach w ścianie. Od długości trasy kablowej zależy znaczna część kosztów robocizny i materiałów.

W rozdzielnicy instaluje się wyłącznik różnicowoprądowy RCD oraz zabezpieczenie nadprądowe, czyli bezpiecznik o właściwym prądzie znamionowym. Obwód musi być dedykowany. Podłączenie wallboxa do istniejącego gniazdka ani współdzielenie go z innymi odbiornikami nie wchodzi w grę. To wymóg norm technicznych i podstawowy warunek bezpieczeństwa eksploatacji.

Koszt samego okablowania i zabezpieczeń waha się od 300 do 800 zł zależnie od długości trasy i przekroju kabla. Szacunkowe stawki za robociznę elektryczną znajdziesz w artykule o cenach robocizny przy instalacji elektrycznej.

Krok 3: montaż wallboxa, mocowanie i podłączenie urządzenia

Jak przebiega montaż wallboxa na ścianie krok po kroku?

Właściwy montaż wallboxa to praca zajmująca 1-2 godziny. Elektryk otwiera obudowę urządzenia, wyznacza otwory mocowania, wierci je i zabezpiecza kołkami rozporowymi. Następnie mocuje wallbox do ściany i przeprowadza kabel zasilający przez przepust do wnętrza obudowy. Kluczowy jest etap podłączenia przewodów do zacisków: L1, L2, L3, N i PE według schematu producenta.

Po zamknięciu obudowy elektryk sprawdza momenty dokręcenia zacisków i wykonuje pomiar rezystancji izolacji kabla zasilającego. Wbrew częstej opinii, trudniejszą technicznie częścią montażu nie jest samo mocowanie urządzenia, lecz poprawne wykonanie trasy kablowej z właściwym przekrojem i odpowiednimi zabezpieczeniami.

Krok 4: Uruchomienie, konfiguracja i odbiór techniczny

Po podłączeniu urządzenia elektryk włącza zabezpieczenia w rozdzielnicy i mierzy napięcie na zaciskach wallboxa. Jeśli wszystkie parametry mieszczą się w normie, następuje pierwsze ładowanie testowe z pojazdem klienta lub z obciążeniem rezystancyjnym. Elektryk weryfikuje, czy ładowarka prawidłowo wykrywa pojazd, przełącza tryby ładowania i poprawnie reaguje na wyzwolenie wyłącznika RCD.

W przypadku smart wallboxów na tym etapie konfiguruje się połączenie Wi-Fi lub LAN, konto użytkownika w aplikacji i ewentualne harmonogramy ładowania. Na zakończenie elektryk sporządza protokół z pomiarów: rezystancji izolacji, ciągłości przewodu ochronnego PE i skuteczności ochrony przeciwporażeniowej. Dokument ten jest wymagany przez ubezpieczycieli i przydatny przy serwisie lub sprzedaży nieruchomości.

Ile kosztuje montaż wallboxa w Krakowie i okolicach?

Całkowity koszt instalacji składa się z trzech elementów: ceny urządzenia, materiałów i robocizny elektrycznej. W Krakowie i okolicach robocizna przy montażu wallboxa wynosi zazwyczaj 500-1200 zł netto. Do tego dochodzą materiały: kabel, rury ochronne, wyłącznik RCD i drobny osprzęt, co stanowi zazwyczaj kolejne 300-800 zł. Sama ładowarka to wydatek od 800 zł za podstawowy wallbox 7,4 kW do ponad 3000 zł za zaawansowany model 22 kW z dynamicznym zarządzaniem mocą.

Dodatkowe koszty mogą pojawić się przy konieczności modernizacji rozdzielnicy lub doprowadzenia trójfazowego przyłącza do domu, co w starszych budynkach zdarza się regularnie przy wyborze wallboxa 11 kW lub 22 kW. Rozbudowa przyłącza wiąże się z wnioskiem do operatora sieci dystrybucyjnej i może trwać kilka tygodni, dlatego warto to zaplanować z wyprzedzeniem.

Najczęstsze pytania o montaż wallboxa

Jak długo trwa montaż wallboxa?

Standardowa instalacja wallboxa w garażu przy gotowej trasie kablowej zajmuje 4-8 godzin roboczych. Jeśli konieczne jest wykonanie nowej trasy przez ściany lub modernizacja rozdzielnicy, prace wydłużają się do 2 dni. Protokół pomiarowy elektryk wystawia zazwyczaj tego samego dnia, co kończy formalny odbiór instalacji.

Czy mogę zamontować wallbox samodzielnie?

Nie. Zgodnie z normą PN-EN 61851-1:2019 i przepisami Prawa Budowlanego montaż wallboxa jako urządzenia trybu 3 musi wykonać elektryk z uprawnieniami SEP do 1 kV. Samodzielny montaż unieważnia gwarancję producenta i może skutkować odmową wypłaty odszkodowania przez ubezpieczyciela w razie pożaru lub innej szkody.

Czy wallbox wymaga trójfazowego przyłącza elektrycznego?

Wallboxy do 7,4 kW działają na standardowym przyłączu jednofazowym 230 V, które ma większość polskich domów. Ładowarki 11 kW i 22 kW wymagają trójfazowego przyłącza 400 V. Jeśli Twój budynek ma tylko przyłącze jednofazowe, jego rozbudowanie jest możliwe, ale wymaga wniosku do operatora sieci dystrybucyjnej (OSD) i może potrwać kilka tygodni.

Ile kosztuje sam montaż wallboxa bez zakupu urządzenia?

Sama robocizna elektryczna przy montażu wallboxa (bez ceny urządzenia i materiałów) wynosi w Krakowie zazwyczaj 400-700 zł netto. Po doliczeniu kabla, osprzętu i wyłącznika RCD całkowity koszt usługi bez ładowarki mieści się w przedziale 700-1500 zł, zależnie od długości trasy kablowej i stanu istniejącej instalacji.

Czy montaż wallboxa wymaga pozwolenia na budowę lub zgłoszenia?

Montaż wallboxa w budynku mieszkalnym zazwyczaj nie wymaga ani pozwolenia na budowę, ani zgłoszenia, o ile prace nie naruszają elementów konstrukcyjnych budynku. Wyjątkiem może być montaż w budynku zabytkowym lub przy granicy działki, gdzie mogą obowiązywać dodatkowe wymagania. Elektryk ocenia tę kwestię na etapie audytu wstępnego.

Zamów montaż wallboxa w Krakowie

Futurel wykonuje kompleksowe usługi elektryczne na terenie Krakowa i okolic, w tym montaż ładowarek do samochodów elektrycznych. Przed każdym montażem przeprowadzamy bezpłatną ocenę instalacji i wycenę bez zobowiązań. Zakres naszych usług elektrycznych znajdziesz w artykule o przykładowej instalacji elektrycznej w domu jednorodzinnym.
