Schemat instalacji elektrycznej w domu — dlaczego „gotowiec” z internetu to błąd?

Budujesz dom w Krakowie lub okolicach? Schemat instalacji elektrycznej to dokument, który zdecyduje o Twoim komforcie na najbliższe 30 lat. Nie chodzi o „rysunek dla elektryka” — chodzi o mapę, która określa, gdzie będą gniazdka, ile obwodów poprowadzić, jakie zabezpieczenia dobrać i czy za 5 lat nie będziesz żałować, że nie zaplanowałeś gniazdka przy łóżku.

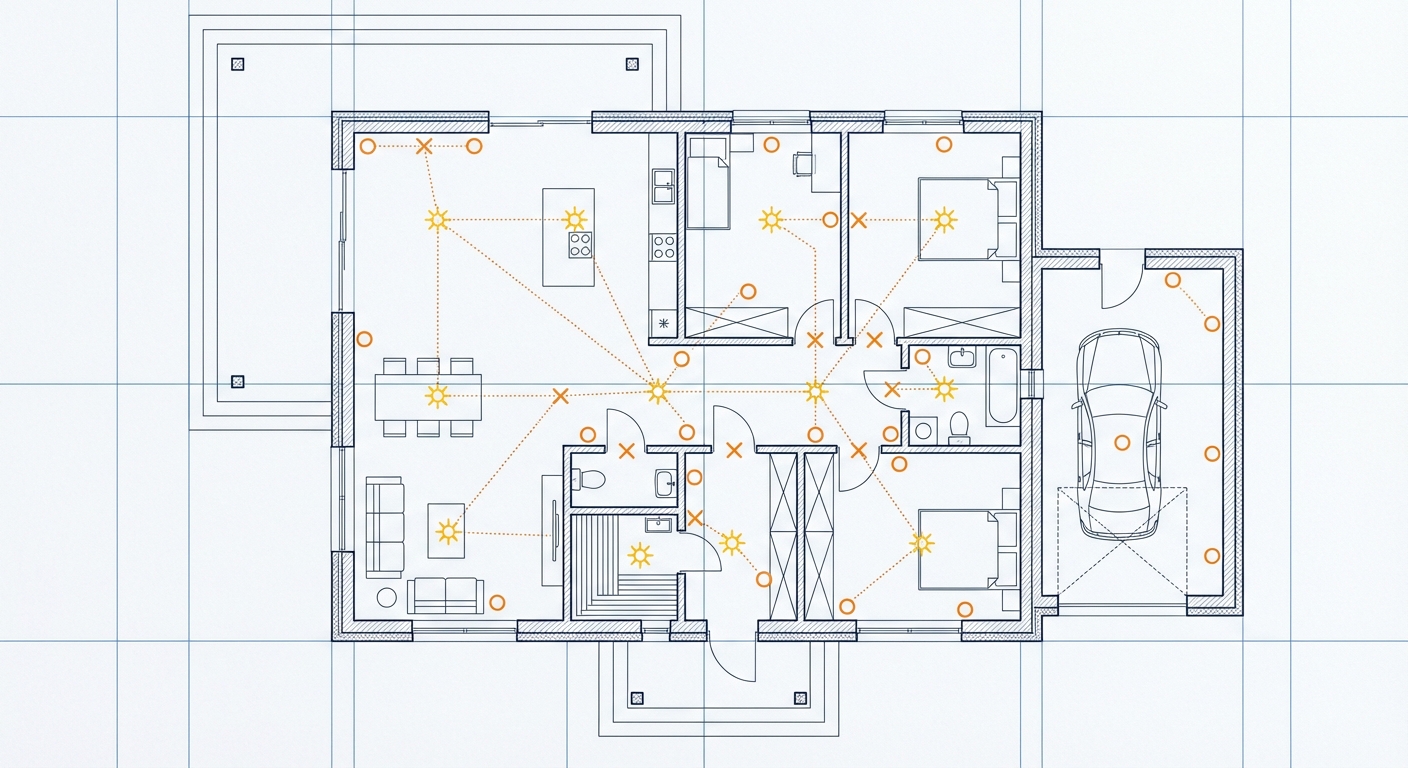

W tym artykule wyjaśniamy, jak czytać i rozumieć schemat instalacji elektrycznej, dlaczego „gotowce z internetu” to ryzyko, co musi znaleźć się w rozdzielnicy nowoczesnego domu i ile kosztuje profesjonalny projekt. Bez żargonu, z konkretnymi przykładami z krakowskich budów.

Jak czytać schematy elektryczne? Krótki poradnik dla inwestora

Schemat instalacji elektrycznej wygląda jak skomplikowana mapa metra. Linie, symbole, numery — na pierwszy rzut oka chaos. Ale wystarczy zrozumieć kilka podstawowych symboli, żeby wiedzieć, co akceptujesz podpisując projekt.

Podstawowe symbole na schemacie

Każdy element instalacji ma swój symbol graficzny, ustandaryzowany w normie PN-EN 60617:

Symbol	Co oznacza	Na co zwrócić uwagę
○ z kreską	Gniazdo elektryczne 230V	Sprawdź, czy jest przy każdym łóżku, przy blacie kuchennym, za TV
X	Punkt świetlny (lampa)	Czy jest w sypialni, garażu, przed wejściem?
□ z „S”	Włącznik pojedynczy	Czy jest przy drzwiach wejściowych, nie za nimi?
□ z „S6″	Włącznik schodowy	Korytarze, schody — sterowanie z dwóch miejsc
△ z kreską	Gniazdo siłowe (400V)	Pod płytę indukcyjną, wallbox, pompę ciepła
RJ45	Gniazdo sieciowe (LAN)	Przy biurku, przy TV, przy routerze

Schemat jednokreskowy — co to jest i dlaczego go potrzebujesz?

Schemat jednokreskowy to uproszczony rysunek, który pokazuje wszystkie obwody wychodzące z rozdzielnicy i ich zabezpieczenia. To „mapa drogowa” Twojej instalacji. Na jednym arkuszu widzisz:

• Ile obwodów ma Twój dom i co jest do każdego podłączone
• Jakie bezpieczniki i różnicówki chronią każdy obwód
• Przekroje przewodów na poszczególnych trasach
• Gdzie są ograniczniki przepięć i jak rozłożone jest obciążenie na fazy

Schemat jednokreskowy jest wymagany w dokumentacji powykonawczej domu. Bez niego nie dostaniesz odbioru budynku od Nadzoru Budowlanego. W Futurel przygotowujemy schemat jednokreskowy dla każdej wykonanej instalacji — to nie dodatek, to standard.

Kuchnia i Salon — serce domu na schemacie

Kuchnia to najbardziej „prądożerne” pomieszczenie w domu. Na małej przestrzeni pracują urządzenia o łącznej mocy 10-15 kW. Dlatego projektowanie instalacji w kuchni wymaga osobnego podejścia.

Dlaczego kuchnia potrzebuje oddzielnych obwodów?

W nowoczesnej kuchni każde z poniższych urządzeń potrzebuje własnego, dedykowanego obwodu:

Urządzenie	Moc	Obwód	Zabezpieczenie
Płyta indukcyjna	7,2 kW	3-fazowy (5×2,5 mm²)	B16 3P + RCD 40A/30mA
Piekarnik	3,5 kW	1-fazowy (3×2,5 mm²)	B16 + RCD 25A/30mA
Zmywarka	2,2 kW	1-fazowy (3×2,5 mm²)	B16 + RCD 25A/30mA
Lodówka	0,15 kW	1-fazowy (3×2,5 mm²)	B16
Gniazda robocze (blat)	do 3,6 kW	1-fazowy (3×2,5 mm²)	B16 + RCD 25A/30mA

To 5 osobnych obwodów tylko w kuchni. Podłączenie indukcji i piekarnika do jednego obwodu z gniazdkami — typowy błąd „elektryków z ogłoszenia” — prowadzi do wyłączania bezpiecznika przy każdym gotowaniu.

Salon — multimedia i oświetlenie

Salon wymaga innego podejścia. Tutaj priorytetem jest estetyka i wygoda:

• Za telewizorem: gniazda 230V (2-3 szt.), gniazdo RJ45 (internet kablowy), gniazdo antenowe — wszystko „schowane” za ekranem, bez wiszących kabli
• Oświetlenie: minimum 2 obwody (główne + nastrojowe/LED), sterowane z włącznika przy wejściu i z kanapy (przycisk schodowy)
• Gniazdka podłogowe: jeśli masz wyspę sofową na środku pokoju, gniazdko podłogowe to jedyna alternatywa dla przedłużacza przez cały pokój

W Futurel na etapie planowania proponujemy klientom „spacer po rzucie” — przechodzimy każde pomieszczenie i pytamy: „Gdzie stawiasz łóżko? Gdzie będzie biurko? Gdzie TV?”. To pozwala zaplanować gniazdka tam, gdzie faktycznie będą potrzebne.

Łazienka — strefy ochronne, o których nie można zapomnieć

Łazienka to pomieszczenie o podwyższonym ryzyku porażenia prądem (wilgoć + naga skóra = minimalna rezystancja ciała). Norma PN-HD 60364-7-701 dzieli łazienkę na strefy ochronne:

• Strefa 0 (wnętrze wanny/brodzika) — żadnych urządzeń elektrycznych oprócz zasilanych napięciem SELV 12V
• Strefa 1 (nad wanną/brodzikiem do 2,25 m) — dozwolone tylko wodoszczelne podgrzewacze, prysznice elektryczne (IPX4 minimum)
• Strefa 2 (60 cm od strefy 1) — dozwolone lampy i wentylatory z ochroną IPX4
• Poza strefami — gniazdka z RCD 30mA, ale nie bliżej niż 60 cm od wanny

Na schemacie instalacji strefy łazienkowe muszą być jasno zaznaczone. Gniazdko do suszarki zbyt blisko wanny? Nadzór Budowlany nie odbierze instalacji. W Futurel rysujemy strefy na rzucie łazienki przed rozpoczęciem prac — klient wie dokładnie, gdzie będzie mógł zamontować lustro z oświetleniem, gniazdko do golarki czy wentylator.

Sypialnie i pokoje dzieci — minimum komfortu

Sypialnia to pomieszczenie, które w projekcie deweloperskim ma zwykle 2 gniazdka i 1 punkt świetlny. W rzeczywistości potrzebujesz:

• 2 gniazdka po każdej stronie łóżka (telefon + lampka nocna) — 4 gniazdka
• Gniazdko przy biurku (laptop/monitor) — 2 gniazdka (komputer + ładowarka)
• Punkt na TV (gniazdko 230V + RJ45) — 2 gniazdka
• 2 obwody oświetlenia (główne + nastrojowe/kinkiety)
• Włącznik schodowy przy drzwiach + przy łóżku (nie musisz wstawać, żeby zgasić światło)

To 8-10 punktów na pokój zamiast deweloperskich 3. Różnica w kosztach na etapie budowy: ok. 500-700 zł. Różnica w wygodzie: ogromna.

Schemat rozdzielnicy — co musi się tam znaleźć w 2026 roku?

Rozdzielnica (potocznie „skrzynka bezpiecznikowa”) to centrum dowodzenia Twojej instalacji. W nowoczesnym domu 150 m² rozdzielnica ma 36-54 modułów. Co powinno się w niej znaleźć?

Ile obwodów potrzebuje dom?

Norma PN-HD 60364 określa minimum 6 obwodów dla domu powyżej 125 m² (Elektroklub). To wymóg minimalny — w praktyce nowoczesny dom jednorodzinny potrzebuje 12-25 obwodów (Rusowicz24). Jeszcze kilka lat temu standardem było 4-6 obwodów — dziś to za mało dla domu z indukcją, pompą ciepła i wallboxem.

Zasady podziału na obwody:

• Maksymalnie 10 gniazdek wtykowych na jednym obwodzie (norma PN-HD 60364)
• Maksymalnie 20 punktów oświetleniowych na jednym obwodzie
• Każde urządzenie o mocy powyżej 2 kW wymaga dedykowanego obwodu (indukcja, piekarnik, zmywarka, pralka, bojler)
• Osobne obwody dla łazienki i kuchni (RCD 30mA)
• Osobny obwód 3-fazowy dla pompy ciepła, klimatyzacji, wallboxa

Prawidłowy podział na obwody to fundament schematu. Zbyt mało obwodów = przeciążanie, wyłączanie bezpieczników, ryzyko przegrzania. W Futurel projektujemy 15-25 obwodów dla typowego domu 150 m² — z zapasem na przyszłe rozbudowy.

Obowiązkowe elementy rozdzielnicy

• Wyłącznik główny — rozłącznik izolacyjny, który odcina zasilanie całego domu jednym ruchem. Wymóg prawny.
• Ograniczniki przepięć (SPD) — chronią elektronikę (TV, komputer, sterowanie pieca) przed skutkami burzy. Klasa T2 to minimum, T1+T2 jeśli masz przyłącze napowietrzne.
• Wyłączniki różnicowoprądowe (RCD) — minimum 2 dla domu (oddzielnie kuchnia + łazienka, oddzielnie reszta). Przy instalacji z wallboxem — dedykowany RCD typu A-EV lub B.
• Bezpieczniki automatyczne — jeden na każdy obwód. B10 na oświetlenie, B16 na gniazdka, C16/C20 na urządzenia rozruchowe (pompa ciepła).

Ile wolnego miejsca zostawić?

Złota zasada: 20-30% wolnych modułów w rozdzielnicy. Dlaczego? Bo za 3 lata możesz chcieć dodać:

• Wallbox do samochodu elektrycznego (osobny obwód 3-fazowy)
• Fotowoltaikę (falownik wymaga zabezpieczeń AC/DC)
• Klimatyzację (osobny obwód na każdą jednostkę zewnętrzną)
• Inteligentne sterowanie (moduły Sinum, Shelly, itp.) — penetracja Smart Home w Polsce rośnie: 14,1% gospodarstw w 2024 r., prognoza 28,4% do 2028 r. (Statista / MobileTrends)

Rozdzielnica, w której nie zmieści się już ani jeden bezpiecznik, to rozdzielnica, która będzie wymagała wymiany na większą. Koszt: od 4 000 zł w Futurel. Dlatego lepiej zaplanować zapas na początku.

Z praktyki Futurel: Dom 150 m² w standardzie „komfort” (pompa ciepła, rekuperacja, 2 łazienki, garaż z wallboxem) wymaga 20-25 obwodów. To 24-30 modułów w rozdzielnicy plus ograniczniki i RCD. Rekomendujemy rozdzielnicę 54-modułową (3 rzędy po 18), żeby zostało miejsce na przyszłe rozbudowy.

Projekt instalacji elektrycznej — kiedy jest wymagany prawem?

Wielu inwestorów budujących dom w Krakowie myli dwa dokumenty: projekt i schemat wykonawczy. To nie to samo.

Projekt z pieczątką projektanta

Oficjalny projekt instalacji elektrycznej (część projektu budowlanego) wymaga pieczątki osoby z uprawnieniami do projektowania w specjalności instalacyjnej. Jest wymagany przy:

• Pozwoleniu na budowę (część projektu technicznego od 2021 r.)
• Odbiorze budynku przez Nadzór Budowlany
• Budynkach wielorodzinnych i komercyjnych (zawsze)

Koszt projektu z pieczątką: od 700 zł za dom 100 m² do 4 000 zł za dom 200 m² (ITE, 2026). W Krakowie stawki są o 15-25% wyższe niż średnia krajowa.

Schemat wykonawczy (bez pieczątki)

W praktyce wielu elektryków pracuje na schemacie wykonawczym — uproszczonym rysunku, który określa lokalizację punktów, trasy kablowe i schemat rozdzielnicy. Nie ma pieczątki projektanta, ale jest wystarczający do prawidłowego wykonania instalacji.

W Futurel przygotowujemy schemat wykonawczy dla każdego klienta — na podstawie rzutu domu i rozmowy o potrzebach. Przy zleceniu kompleksowej instalacji konsultacje projektowe są w cenie robocizny.

Zmiany lokatorskie — jak legalnie zmienić projekt deweloperski?

Kupujesz mieszkanie od dewelopera w Krakowie i chcesz zmienić rozmieszczenie gniazdek? To normalna sytuacja. Deweloper dostarcza projekt z minimalną liczbą punktów. Dodanie gniazdek, zmiana lokalizacji włączników — to „zmiany lokatorskie”, które elektryk z uprawnieniami może wykonać bez zmian w projekcie budowlanym, pod warunkiem że nie naruszają konstrukcji budynku.

Błędy w projektowaniu — case study z krakowskich budów

W Futurel wykonujemy kilkadziesiąt instalacji rocznie. Widzimy te same błędy na budowach — błędy, które można by było uniknąć na etapie schematu.

Za mało gniazdek — klasyka

Najczęstszy błąd inwestorów: „wystarczą 2 gniazdka na ścianę”. Potem okazuje się, że przy łóżku brakuje gniazdka (telefon na noc), na wyspie kuchennej nie ma gdzie podłączyć blendera, a w garażu jest jedno gniazdko na 40 m².

Nasza rekomendacja: policz urządzenia, które używasz CODZIENNIE w każdym pomieszczeniu, i dodaj 30%. W sypialni: ładowarka telefonu × 2 osoby + lampka nocna × 2 + odkurzacz = minimum 4 gniazdka (2 po każdej stronie łóżka). To 4 punkty elektryczne × od 100 zł = 400 zł w cenniku Futurel. Dorobienie gniazdka po tynkach? 3-5× drożej.

Brak „siły” w garażu — problem za 3 lata

Wielu inwestorów zapomina o doprowadzeniu instalacji 3-fazowej do garażu. Dziś tego nie potrzebujesz. Za 3 lata kupujesz samochód elektryczny i okazuje się, że montaż wallboxa wymaga kucia bruzdy przez cały dom do rozdzielnicy, bo nie ma obwodu siłowego w garażu.

Koszt wyprowadzenia obwodu 3-fazowego na etapie budowy (przed tynkami): od 400 zł. Koszt tego samego po wykończeniu domu: 2 500-5 000 zł (kucie, gipsowanie, malowanie).

Jedno oświetlenie na cały pokój

Salon z jednym punktem świetlnym na środku sufitu to relikt lat 90. W nowoczesnym domu planujemy minimum 2-3 obwody oświetleniowe na pokój: główne (sufit), nastrojowe (kinkiety/LED pod regałem), funkcyjne (nad blatem w kuchni). Każdy sterowany osobnym włącznikiem.

Brak instalacji niskoprądowej

Internet po Wi-Fi to wygoda. Internet po kablu (skrętka Cat6A) to stabilność. Jeśli pracujesz z domu, grasz online lub masz monitoring — skrętka jest obowiązkowa. A układa się ją razem z instalacją elektryczną, w tych samych bruzdach. Po tynkach — za późno.

To samo dotyczy instalacji alarmowej, domofonowej i przygotowania pod przyszłe kamery CCTV. Koszt ułożenia „pustej” rury ochronnej (peszel) na etapie budowy: kilkadziesiąt złotych. Koszt kucia ściany za 5 lat: kilkaset.

Dlaczego „gotowy schemat z internetu” to błąd?

Wpisz w Google „schemat instalacji elektrycznej dom 120m²” — znajdziesz dziesiątki PDF-ów do pobrania. Problem? Żaden z nich nie pasuje do Twojego domu.

Czego nie uwzględnia gotowiec?

• Układ pomieszczeń — Twoja kuchnia może być po lewej, a w gotowcu jest po prawej. Trasy kablowe nie zgadzają się z rzeczywistością.
• Moc przyłączeniowa — gotowiec zakłada 15 kW, a Ty masz 25 kW z pompą ciepła. Zabezpieczenia i przekroje przewodów będą źle dobrane.
• Nowoczesne urządzenia — gotowce z 2015 roku nie przewidują wallboxa, rekuperatora, klimatyzacji czy systemu Smart Home.
• Specyfika lokalna — w Krakowie (Tauron) procedury przyłączeniowe są inne niż w Warszawie (Stoen). Gotowiec tego nie wie.

Schemat instalacji musi być robiony pod konkretny dom, konkretnego klienta, z konkretnymi potrzebami. W Futurel nie pracujemy z gotowców. Każdą instalację w Krakowie i Skawinie zaczynamy od analizy rzutu i rozmowy z inwestorem.

Dane rynkowe: W 2025 roku wydano ponad 109 000 pozwoleń na budowę domów jednorodzinnych w Polsce — wzrost o 6,3% r/r (GUS, 2025). Każdy z tych domów potrzebuje indywidualnego schematu instalacji. Mimo to wielu inwestorów pracuje „na pamięć” lub z gotowymi schematami — co kończy się kosztownymi poprawkami po tynkach.

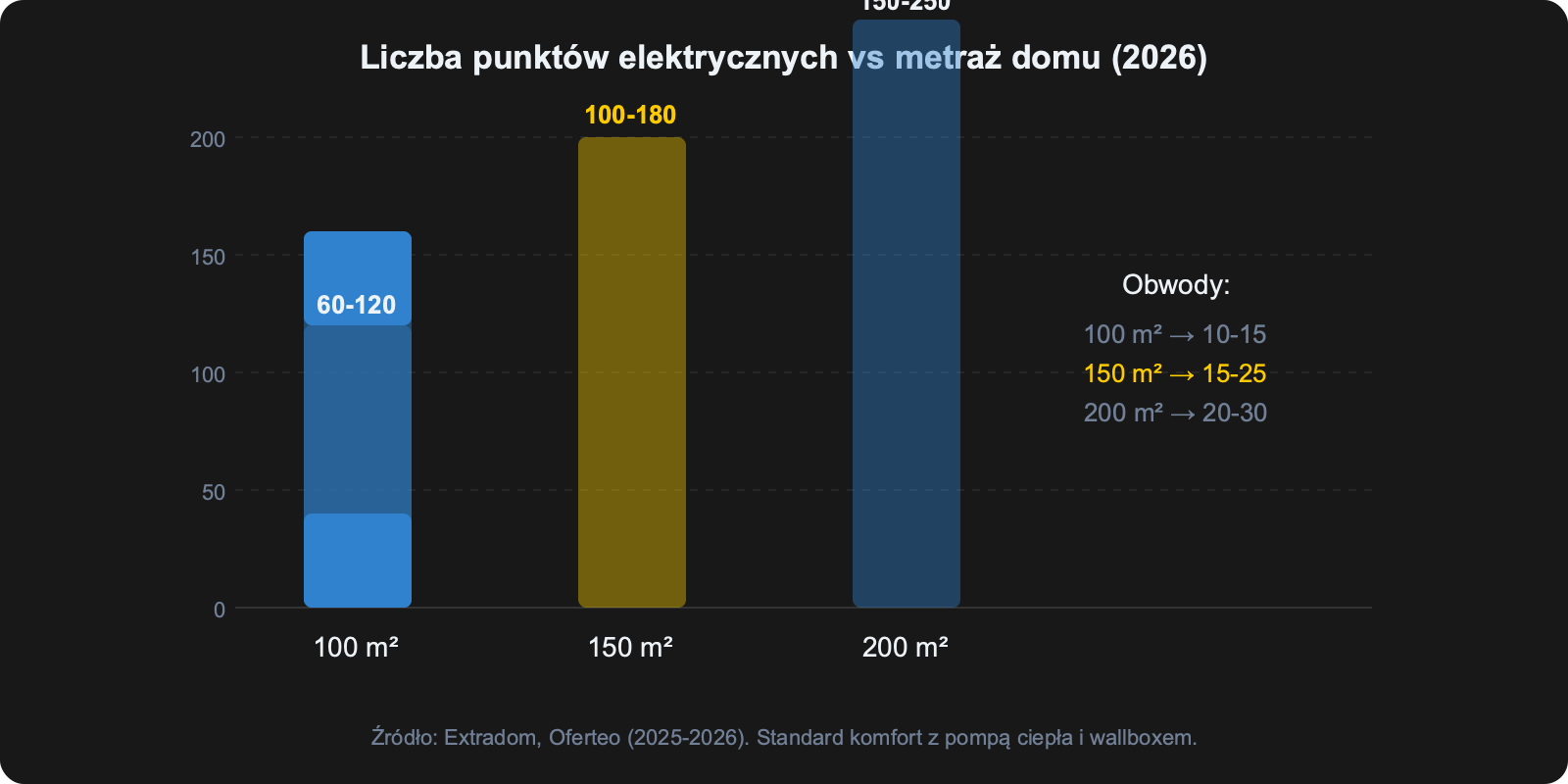

Ile kosztuje instalacja elektryczna w domu? Schemat a rzeczywistość

Schemat to plan. Ale ile kosztuje realizacja tego planu? Poniżej porównanie kosztów instalacji w zależności od metrażu.

Metraż domu	Szacunkowa liczba punktów	Cena rynkowa (Kraków)	Futurel (robocizna)
Do 100 m²	60-80	20 000-40 000 zł	od 20 000 zł
100-150 m²	80-120	27 000-50 000 zł	od 27 000 zł
150-200 m²	100-150	32 000-60 000 zł	od 32 000 zł
Powyżej 200 m²	120-200+	40 000-80 000 zł	od 40 000 zł

Ceny netto, robocizna. Materiał (przewody, osprzęt, rozdzielnica) to dodatkowy koszt, zależny od standardu. W Futurel przedstawiamy kosztorys z podziałem na robociznę i materiał — bez ukrytych opłat.

Dane rynkowe: Cena za punkt elektryczny z materiałem w 2026 roku wynosi 140-200 zł (Extradom). W Krakowie i dużych miastach stawki są o 15-25% wyższe niż w mniejszych miejscowościach (Oferteo, 2025). W Futurel punkt elektryczny (montaż podtynkowy) zaczyna się od 100 zł/szt — reszta zależy od liczby punktów i złożoności trasy.

Etapy płatności przy współpracy z Futurel

Instalację elektryczną realizujemy w 2-3 etapach, rozłożonych w czasie budowy:

1. I etap — okablowanie (stan surowy): Kucie bruzd, układanie przewodów, osadzanie puszek. Wykonujemy przed tynkami. Płatność po zakończeniu I etapu.
2. II etap — uzbrojenie rozdzielnicy: Montaż bezpieczników, różnicówek, ograniczników przepięć. Rozdzielnica staje się „żywym organizmem”. Płatność po uruchomieniu.
3. III etap — biały montaż + pomiary: Montaż gniazdek, włączników, lamp po malowaniu. Pomiary końcowe i protokół odbioru. Płatność po odbiorze.

Między etapami pracują tynkarze, malarze, podłogarze. Harmonogram ustalamy na początku, żeby uniknąć przestojów.

Co wpływa na cenę instalacji?

• Liczba punktów — więcej gniazdek i włączników = więcej przewodu, więcej puszek, więcej pracy. Punkt elektryczny w Futurel: od 100 zł/szt.
• Rodzaj ścian — kucie bruzd w betonie (wielka płyta, stropy lane) jest 2-3× wolniejsze niż w bloczku z betonu komórkowego. To wpływa na czas i cenę.
• Standard — „podstawowa” instalacja (gniazdka + światło) vs. „komfort” (Smart Home, multiroom audio, kamery, LAN w każdym pokoju) to różnica 30-50% w cenie.
• Etapowanie — instalację wykonujemy w 2-3 etapach: okablowanie (stan surowy), uzbrojenie rozdzielnicy, biały montaż (po malowaniu). Przerwy między etapami zależą od tynkarzy i malarzy.

Schemat na przyszłość — co zaplanować „na zapas”?

Dobry schemat to nie tylko „co mam dziś”, ale „czego mogę potrzebować za 5-10 lat”. Oto rzeczy, które kosztują grosze na etapie budowy, a fortunę po wykończeniu:

• Obwód 3-fazowy w garażu — pod wallbox do EV (od 400 zł teraz vs. 2 500+ po tynkach)
• Peszel do fotowoltaiki — rura ochronna z dachu do rozdzielnicy (50 zł teraz vs. kucie przez 2 piętra później)
• Głębokie puszki (60-80 mm) — przygotowanie pod moduły Smart Home (Sinum, Shelly). Kosztują 3 zł więcej niż płytkie, a pozwalają zamontować inteligentny włącznik bez wymiany puszki
• Przewód neutralny przy każdym włączniku — starsze instalacje często nie mają „zera” przy włączniku. Większość inteligentnych włączników go wymaga. Dodanie neutralnego po tynkach = kucie ściany
• Skrętka Cat6A w każdym pokoju — internet kablowy, monitoring, przyszłe urządzenia IoT

W Futurel każdą instalację projektujemy z myślą o przyszłości. Nawet jeśli dziś nie planujesz wallboxa czy Smart Home — zostawiamy „rury” i zapas w rozdzielnicy, żebyś mógł to dodać bez kucia ścian.

Najczęściej zadawane pytania

Podsumowanie

Schemat instalacji elektrycznej to nie formalność — to mapa komfortu Twojego domu na najbliższe 30 lat. Dobrze zaprojektowana instalacja daje wygodę (gniazdka tam, gdzie potrzebujesz), bezpieczeństwo (prawidłowo dobrane zabezpieczenia) i przyszłościowość (zapas na wallbox, Smart Home, fotowoltaikę).

Kilka liczb na zakończenie: w 2025 roku wydano ponad 109 000 pozwoleń na budowę domów jednorodzinnych w Polsce. Każdy z tych domów potrzebuje schematu instalacji. Nowoczesny dom 150 m² wymaga 80-120 punktów elektrycznych i 15-25 obwodów. To nie są rzeczy, które można „wymyślić na budowie”. To wymaga planu.

Nie oszczędzaj na etapie planowania. Schemat z internetu, elektryk „na pamięć”, minimum gniazdek „bo taniej” — to decyzje, które kosztują wielokrotnie więcej do naprawienia po tynkach. Dodatkowe gniazdko na etapie budowy to od 100 zł. Kucie ściany po tynkach — 500-1 000 zł za punkt.
