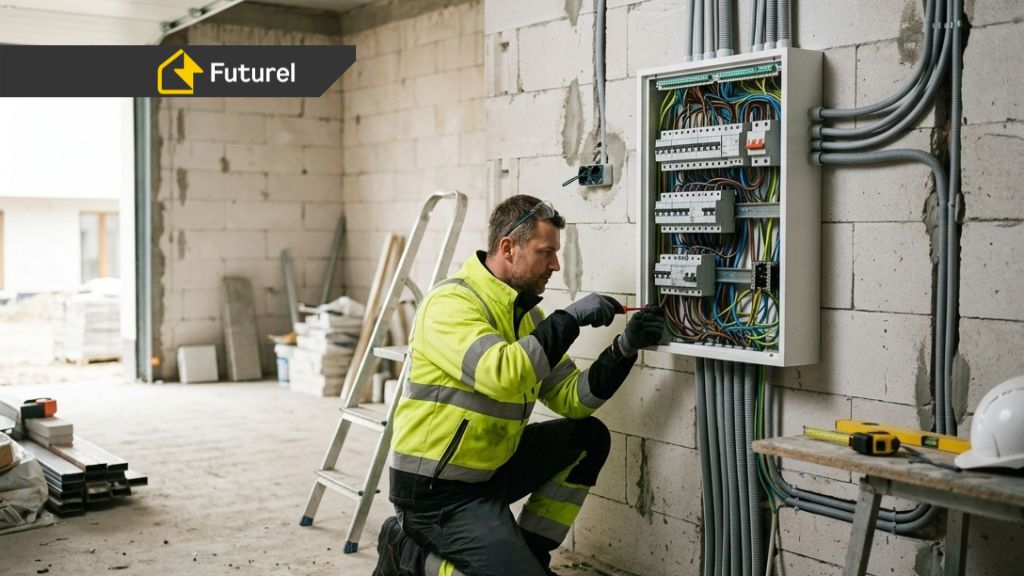

Instalacja elektryczna w garażu – schemat, przepisy i praktyka

Nowoczesny garaż to nie tylko miejsce na samochód, ale często także warsztat i punkt ładowania auta elektrycznego. W artykule pokazujemy, jak powinna wyglądać instalacja elektryczna w garażu – od schematu rozmieszczenia gniazd i oświetlenia, po wymagane zabezpieczenia i stopnie ochrony IP. Sprawdź praktyczne wskazówki, które pomogą zaplanować bezpieczną i funkcjonalną instalację.

Garaż to więcej niż miejsce na auto

Garaż w nowoczesnym domu pełni wiele funkcji: stacja ładowania EV, warsztat, pomieszczenie techniczne i magazyn energii.

Funkcje współczesnego garażu

Stacja ładowania EV – Wallbox wymaga gniazda siłowego 400V o mocy 11 kW lub 22 kW.

Warsztat – elektronarzędzia (szlifierka, spawarka, kompresor) wymagają stabilnego zasilania i odpowiednich zabezpieczeń.

Pomieszczenie techniczne – pralka, suszarka, zamrażarka potrzebują dedykowanych gniazdek.

Mycie samochodu – myjka ciśnieniowa wymaga gniazdka z wysoką ochroną IP i wyłącznika RCD.

Więcej o planowaniu instalacji: Instalacja elektryczna w domu – o czym pamiętać na etapie budowy?

Moc dla garażu

• Garaż podstawowy: 3-5 kW
• Z warsztatem: 6-10 kW
• Z ładowarką EV: 12-25 kW

Dla Wallboxa konieczne może być zwiększenie mocy przyłączowej do 20-25 kW. Koszt przez Tauron w Krakowie: 500-2000 zł.

Wymogi prawne i stopnie ochrony IP

Garaż to pomieszczenie specyficzne pod względem warunków pracy instalacji. Wilgoć (mycie auta, deszcz wpadający przy otwartej bramie), pył (cement, piasek), temperatura (mrozy zimą, upał latem). Przepisy wymagają wyższych standardów niż w typowych pomieszczeniach mieszkalnych.

Stopnie ochrony IP – co to znaczy?

Stopień ochrony IP (Ingress Protection) to dwucyfrowa liczba określająca odporność urządzenia na wnikanie ciał stałych i wody.

Format: IP XY

• X (pierwsza cyfra) – ochrona przed ciałami stałymi (pył, piasek)
• Y (druga cyfra) – ochrona przed wodą

Najczęstsze stopnie IP:

• IP20 – standard dla mieszkań (brak szczególnej ochrony)
• IP44 – ochrona przed rozbryzgami wody, podstawowy standard dla garaży
• IP54 – ochrona przed kurzem i strumieniem wody, zalecany dla garaży
• IP65 – szczelność pełna, dla stref narażonych na bezpośredni kontakt z wodą

Wymagania dla instalacji w garażu

Zgodnie z normą PN-IEC 60364 garaż klasyfikuje się jako pomieszczenie o podwyższonym ryzyku porażenia (obecność wilgoci i elementów metalowych).

Gniazda wtykowe: minimum IP44, lepiej IP54

Standardowe gniazdka IP20 (używane w mieszkaniach) nie nadają się do garażu. Wilgoć może wniknąć do wnętrza i spowodować zwarcie lub porażenie. Gniazdka IP44 mają uszczelki chroniące przed rozbryzgami. Gniazdka IP54 są dodatkowo odporne na pył.

Koszt gniazdka IP54: 30-50 zł (vs 15-20 zł za standardowe IP20).

Oprawy oświetleniowe: minimum IP44, zalecane IP54 lub IP65

Wilgoć osadzająca się na lampach może dostać się do środka i spowodować zwarcie. Oprawy szczelne (IP54 lub IP65) są bezpieczniejsze i trwalsze.

Koszt oprawy LED IP65 (plafon 40W): 80-150 zł.

Wyłączniki: IP44 lub montaż w obudowach szczelnych

Jeśli wyłącznik montowany jest w strefie narażonej na wilgoć (przy bramie, gdzie pada deszcz), musi być IP44 lub montowany w szczelnej obudowie natynkowej.

Oddzielne obwody – dlaczego są konieczne

Przepisy wymagają, aby w garażu różne grupy odbiorników zasilane były z osobnych obwodów. Dlaczego?

Bezpieczeństwo – awaria jednego obwodu (np. zwarcie w gnieździe) nie wyłączy całego garażu. Światło nadal działa.

Selektywność zabezpieczeń – każdy obwód ma własne zabezpieczenie (wyłącznik nadprądowy + RCD). Łatwiej zlokalizować usterkę.

Obciążalność – urządzenia o dużej mocy (spawarka, kompresor, ładowarka EV) wymagają osobnych obwodów z grubszymi przewodami.

Minimalne obwody w garażu:

1. Oświetlenie (3×1,5 mm², 10A)
2. Gniazda robocze (3×2,5 mm², 16A)
3. Brama garażowa (3×1,5 mm², 10A)
4. Gniazdo siłowe 400V / Wallbox (5×4 mm² lub 5×6 mm², 32A lub 40A)

Schemat idealnej instalacji w garażu

Poniżej przedstawiam uniwersalny schemat instalacji dla garażu dwustanowiskowego (6×6 metrów) z funkcją warsztatu i stacją ładowania EV.

Oświetlenie – jasność na pierwszym miejscu

Dobra widoczność w garażu to podstawa bezpieczeństwa i komfortu pracy. Słabo oświetlony garaż to ryzyko potknięcia, upuszczenia narzędzia, źle wykonanej naprawy.

Moc oświetlenia: minimum 300 luksów (lx) na poziomie podłogi

Dla garażu 36 m² (6×6 m) oznacza to około 4-6 opraw LED po 40W każda. Łączna moc: 160-240W.

Rozmieszczenie opraw:

• 2 oprawy centralne (oświetlenie ogólne)
• 2 oprawy nad stanowiskami parkingowymi
• 1-2 oprawy nad blatem roboczym (dodatkowe, kierunkowe)

Typ opraw: plafony LED IP65, 40-60W, barwa światła 4000-5000K (neutralna biała)

Oprawy montowane bezpośrednio na suficie (natynkowe) lub w suficie podwieszanym (jeśli taki jest). Wysokość sufitu w garażu zazwyczaj 2,5-3 metry.

Sterowanie: wyłącznik przy drzwiach wejściowych + opcjonalnie czujnik ruchu

Czujnik ruchu to wygoda (światło włącza się automatycznie po wejściu) i oszczędność (wyłącza się po 5-10 minutach braku ruchu). Koszt czujnika ruchu IP54: 60-100 zł.

Gniazda robocze – nad blatem i przy bramie

Blat roboczy (jeśli garaż pełni funkcję warsztatu):

Długość blatu: zazwyczaj 2-3 metry wzdłuż jednej ściany.

Gniazda nad blatem: minimum 4 podwójne gniazdka IP54 rozmieszczone co 60-80 cm. Wysokość montażu: 110-120 cm nad podłogą (standardowa wysokość blatu to 85-90 cm, więc gniazdka są 20-30 cm nad blatem).

Zasilanie: osobny obwód 3×2,5 mm², zabezpieczenie 16A, wyłącznik RCD 30 mA.

Gniazdka w różnych strefach garażu:

• Przy bramie: 1-2 gniazdka IP54 (myjka ciśnieniowa, odkurzacz)
• Przy tylnej ścianie: 1-2 gniazdka IP54 (zamrażarka, regały)
• Centralnie: 1 gniazdko IP54 (przedłużacz do prac w środku garażu)

Łącznie w garażu dwustanowiskowym: 8-12 gniazdek standardowych 230V.

Gniazdo siłowe 400V – dla mocy i ładowarki EV

Kompresor, spawarka, ładowarka EV wymagają gniazda trójfazowego 400V.

Typ gniazda: CEE 16A (czerwone, okrągłe) lub CEE 32A

• CEE 16A: moc do 11 kW (kompresor, mniejsza spawarka)
• CEE 32A: moc do 22 kW (Wallbox, potężniejsze urządzenia)

Lokalizacja: przy bramie lub w miejscu, gdzie będzie parkować samochód elektryczny

Jeśli planujesz montaż Wallboxa, dedykowany punkt montażu powinien być przy stanowisku parkingowym (kabel Wallboxa ma zazwyczaj 5-7 metrów długości, musi sięgać do gniazda ładowania w aucie).

Zasilanie: dedykowany obwód 5×4 mm² (dla 16A) lub 5×6 mm² (dla 32A), zabezpieczenie nadprądowe 20A lub 40A, wyłącznik RCD 30 mA typ B lub A+EV.

Koszt punktu siłowego 400V: 350-500 zł (materiał + robocizna)

Więcej o montażu Wallboxa przeczytasz w artykule: Jaka ładowarka do samochodu elektrycznego? Poradnik doboru i instalacji w domu

Schemat przykładowy – wizualizacja

Punkty elektryczne łącznie:

• Oświetlenie: 5 punktów (4 oprawy + 1 czujnik)
• Gniazda 230V IP54: 10 punktów
• Gniazdo siłowe 400V: 1 punkt specjalny
• Brama garażowa: 1 punkt Razem: 17 punktów

Koszt wykonania instalacji: około 3500-5000 zł (materiał + robocizna).

Bezpieczeństwo – wyłączniki RCD są obowiązkowe

Garaż to pomieszczenie o podwyższonym ryzyku porażenia. Wilgoć, mokra posadzka i elektronarzędzia wymagają wyłączników różnicowo-prądowych (RCD).

Dlaczego RCD jest konieczne

RCD monitoruje różnicę prądu między fazą a neutralem. Przy różnicy powyżej 30 mA wyłącza zasilanie w czasie krótszym niż 0,3 sekundy, chroniąc przed porażeniem.

Przykład: Myjka ciśnieniowa ma uszkodzoną izolację. Dotykasz uchwytu, prąd płynie przez ciało do ziemi. RCD wykrywa upływ 50 mA i wyłącza zasilanie w 0,1 sekundy. Bez RCD to byłoby śmiertelne porażenie.

Wszystkie obwody z RCD 30 mA

Zgodnie z normą PN-IEC 60364 wszystkie obwody gniazdkowe w garażu muszą być chronione RCD 30 mA.

Rozwiązania:

1. Osobne RCD dla każdego obwodu (450-600 zł)
2. Jedno wspólne RCD (200 zł, ale wyłącza wszystko naraz)
3. Zalecane: Wyłączniki RCBO dla każdego obwodu (120-180 zł/szt., selektywność)

RCD typu B dla ładowarek EV

Wallboxy mogą generować prądy DC, wymagają:

• RCD typu B (600-1000 zł)
• lub RCD typu A + moduł DC w Wallboxie (nowsze modele mają wbudowany)

Mycie auta w garażu

Dodatkowe zabezpieczenia:

• Gniazdka IP65 w strefie mycia
• Rynny odpływowe w posadzce
• Mata antypoślizgowa

Podsumowanie – garaż wymaga przemyślenia

Instalacja elektryczna w garażu to nie tylko światło i jedno gniazdko. To system dostosowany do wielofunkcyjnego pomieszczenia: parkingu, warsztatu, stacji ładowania i magazynu.

Kluczowe zasady:

• Stopnie ochrony IP54 dla gniazdek i lamp (wilgoć i pył)
• Oddzielne obwody dla oświetlenia, gniazd roboczych i siły 400V
• Gniazdo siłowe CEE 32A jeśli planujesz Wallbox lub warsztat
• Wyłączniki RCD 30 mA na wszystkich obwodach gniazdkowych (bezpieczeństwo)
• Oświetlenie LED minimum 300 lx (4-6 opraw 40W)

Typowy koszt instalacji w garażu dwustanowiskowym:

• Instalacja podstawowa (oświetlenie + gniazda): 2500-3500 zł
• Instalacja rozszerzona (+ punkt siłowy 400V): 3500-5000 zł
• Instalacja premium (+ Wallbox + rozdzielnia): 6000-9000 zł
